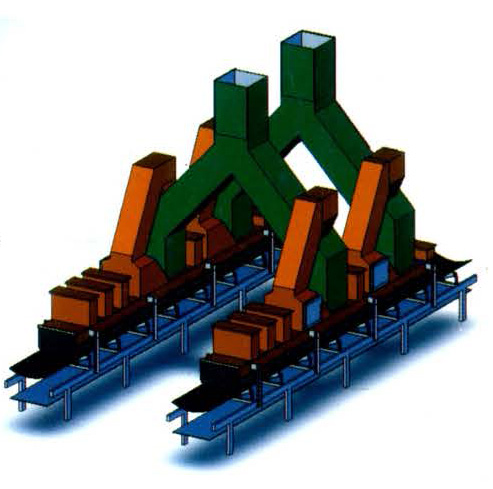

RYHB-I型输料皮带抑尘装置

一、RYHB-I型输料皮带抑尘装置-简介

固态物料在通过输料皮带机传送时，会在装运站的转运过程中产生大量冲击粉尘，对作业场所造成严重污染，不仅给现场操作人员的身心健康带来危害，同时也造成物料的大量流失。因此治理粉尘污染，改善作业场所工作环境，是输料皮带机在工业生产中需要解决的问题之一。

RYHB-I型无动力抑尘装置，是由我公司的新产品，应用在钢厂、热电厂、矿山、码头等输料皮带机转运站上，适用于物料落差1.5m-6m的皮带转运站。

二、RYHB-I型输料皮带抑尘装置-比较

工业生产中通常使用的除尘器包括：布袋、静电、旋风、水浴式等，普遍存在投资大、能耗高、维护费用高、运行周期短等问题，安装设备需要的场地和空间较大，需要进行二次排放，会造成二次污染。因此运行费用成为企业改善作业场所环境质量，实现生产的瓶颈之一。

RYHB-I型输料皮带抑尘装置投资相对较小，运行时能源消耗小，维护费用低，安装简便，占地小，二次污染少，自动化高，可无人操作，是适用于输料皮带机转运站落料点的除尘设备的选择之一。

三、RYHB-I型输料皮带抑尘装置-工作原理

根据负压吸收原理，利用物料在转运站落料漏斗下落时产生的负压，与冲击粉尘气流通过回旋装置形成循环，粉尘能量衰减后落在传送带上，随同物料一起进入料仓。没有参与循环的粉尘气流，通过组合减压器，使其能量逐级减弱，在皮带机导料栏板出口处的压强值近似于大气压，从而达到消尘的目的。由于输料皮带机转运站工况条件不同，根据现场条件，配合使用自动潮解、锁气、迷宫挡板、振打等装置。

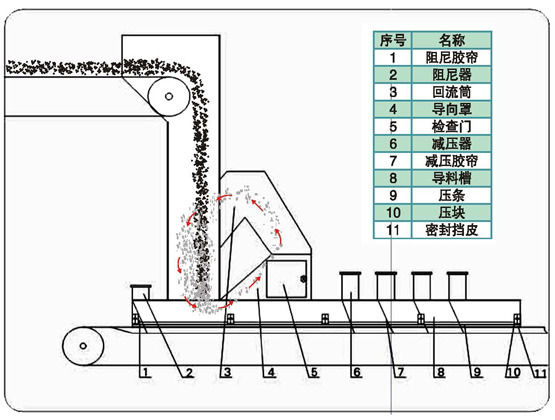

四、RYHB-I型输料皮带抑尘装置-设备构成

1、自动循环装置

该装置由气流导向罩、引流筒、折射筒构成，分别与落料漏斗、皮带机导料栏板连接，形成循环通道。

2、分流减压装置

该装置由减压器壳体，橡胶胶帘组成，安装在落料筒前部的导料栏板上。通过组合使用，达到逐级减弱粉尘气流压力的目的。

3、阻尼装置

该装置由壳体、橡胶胶帘、橡胶板组成，安装在落料漏斗后部的导料栏板上。避免粉尘气流在皮带机导料栏板尾部泄漏。

4、自动潮解装置

一般情况物料不允许加水，增加减压、阻尼装置可达到要求，如钢铁行业的原料、烧结、焦化、炼铁、炼钢等。火电厂的煤料很多需要加水，自动潮解装置是可选项。

该装置由传感器、自动控制仪、电磁阀、过滤器、加湿器等组成，通过传感器采集到的物料表面含水量的数据，根据设定的数据，允许含水量值由需方指定，电磁阀动作，对物料表面进行加湿潮解，使粉尘颗粒间的亲和力加强，缩短粉尘气流回旋周期。整个装置安装在输料系统起始皮带机的头部，控制器采用壁挂式。由于物料的不同以及使用厂家对物料含水量界定，因此，该装置的安装与使用由甲方确定。

五、RYHB-I型输料皮带抑尘装置-特点

1、根据现场工况条件灵活安装使用。

2、结构合理，设计良好。

3、占地小，可无人操作，能耗小。

4、投资少、使用周期长、后期维护费用低。

5、不产生二次扬尘，降低物料流失。

6、整个系统与皮带机启、停同步运行。

7、可根据现场情况设计图纸制作。

六、RYHB-I型输料皮带抑尘装置-应用范围

1、适用对象

适用于转速、带宽的输料皮带机。

2、适用行业

可用于炼铁、矿山、热电厂、焦化厂、洗煤厂等行业的皮带输送机。

3、适合安装的位置

①皮带输送机转运站、料仓物料落入皮带输送机的落料点；

②螺旋输送机物料转运到皮带输送机的落料点；

③振动给料机物料落入皮带输送机的落料点；

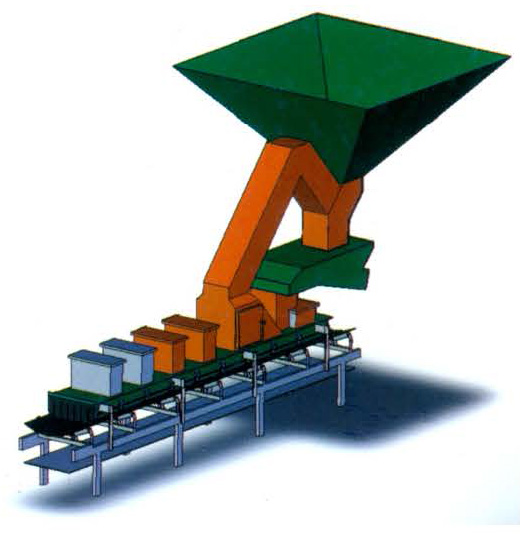

④圆盘给料机物料落入皮带输送机的落料点；

⑤破碎机下部皮带输送机的落料点等；

⑥物料落差较大的现场可选用无动力抑尘装置。

⑦物料落差较小或空间较小的现场可选用微动力除尘装置。

4、设计方式

①对于已形成的粉尘点，采用现场勘测、设计制作、安装调试的方式；

②对于新设计的项目，可根据设计图纸进行设计制作。

5、所适应的物料

适合固态物料，粒度100mm以下，温度-30摄氏度-90摄氏度，高温时特殊设计。

七、RYHB-I型输料皮带抑尘装置-工艺指标

1、适用于带速、带宽的输料皮带机。

2、适用于平均直径小于100mm的物料。

3、适用于温度小于90°的物料。

4、物料表面水分检测范围在0-0.2之间设定。

5、总配水量小于0.02。

6、处理后粉尘浓度小于10mg/m³。

RYHB-1型输料皮带抑尘装置以其良好的除尘效果和理念，得到了客户的良好评价， 有更良好的除尘方式，经济效益得到良好的增加。

八、RYHB-I型输料皮带抑尘装置-安装要求

1、通过负压吸收、分流降压进行抑尘，考虑整个系统的密闭性需对皮带机导料栏板进行改造。

2、设备安装由本公司人员实施现场安装，或由本公司技术人员现场指导甲方人员实施安装。

3、如安装位置较高，需方需提供吊运设备，并指导吊运。

4、设备安装时， 需调整生产时间， 以便有足够的安装时间。

九、RYHB-I型输料皮带抑尘装置-订货须知

订货客户需将皮带机落料 点的现场概况、皮带宽度、所输送物料的种类及相关信息予以说明。以便本公司技术人员进行现场勘测时进行必要的准备。
