正压浓相气力输送设备

一、正压浓相气力输送设备-概述

正压浓相气力输送系统具有系统简洁，布置灵活，自动化程度高，系统投资省，输送灰气比高，流速低，维护工作量小和年运行费用低等特点。在水泥、电力、冶金、化工等行业的粉状物料输送中得到应用。

本系统包括进料装置、发送仓泵、管道、阀门、库顶除尘装置、库底气化装置、库底卸料装置、动力气源、程控装置等。

二、正压浓相气力输送设备-性能特点

1、适应输送距离当量为50-1500米；

2、输送物料低温为-20℃，高温为450℃；

3、系统灰气比高：30～60kg（灰）／kg（气）；

4、流速低：初速度3～6m/s，末速度12～18m/s，平均流速8～12m/s；

5、磨损小：采用普通无缝钢管为输送管；

6、寿命长。

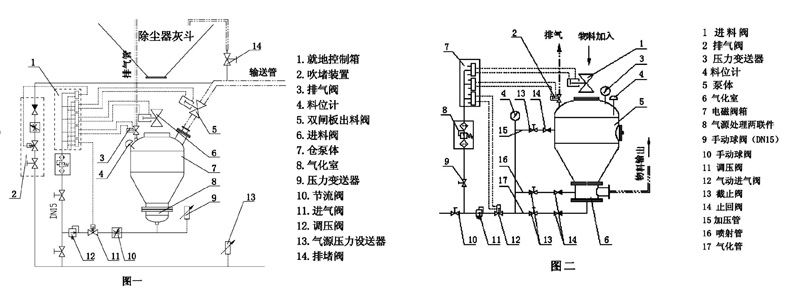

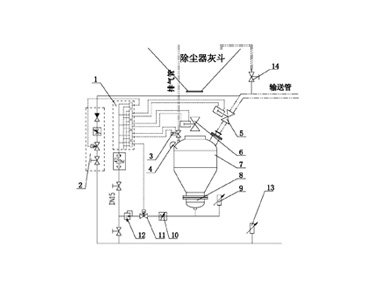

三、正压浓相气力输送设备-系统工作

正压浓相气力输送系统是结合流化和气固两相流研制的，利用压缩空气的静压和动压，作用发送器以边流化、边输送的方式输送物料。

1、将灰料放入发送仓泵中阶段泵中，关闭进料口的高强度圆顶阀；

2、输送空气通过流化盘导入发送器，使干灰流化；

3、灰以连续浓相形式边流化边输送；

4、施加的空气压力一 直保持到干灰进入灰库；

5、进入灰库的空气经布袋除尘器排出灰库。

整个运行过程采用全自动PLC控制，也可进行就地手动控制。

四、正压浓相气力输送设备-技术参数

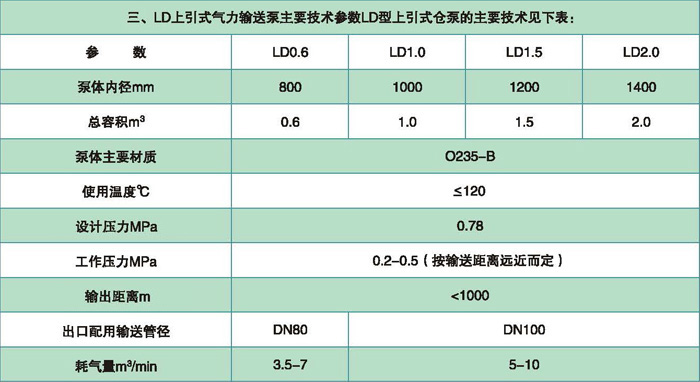

1、LD上引式气力输送泵

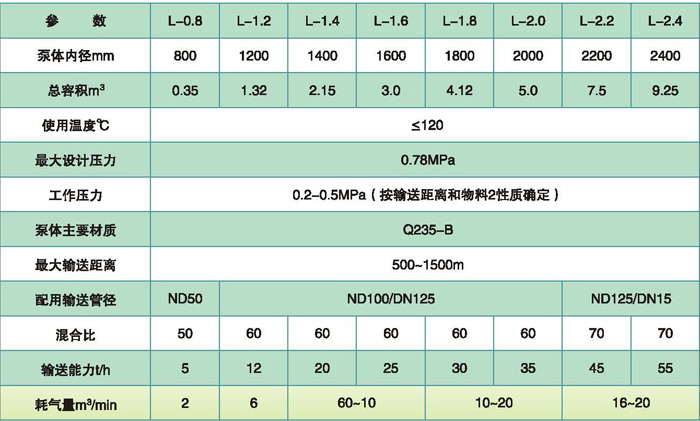

2、L型下引式气力输送泵

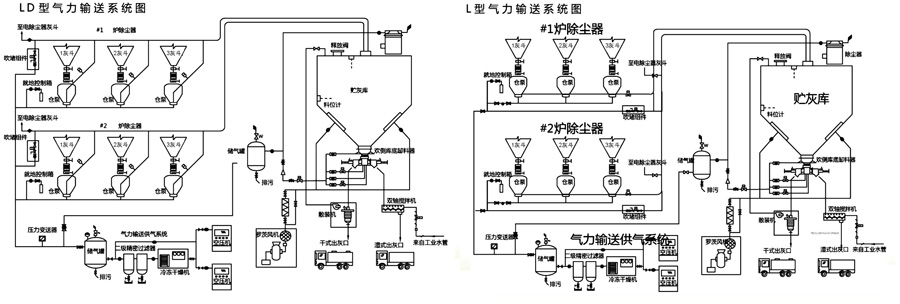

五、正压浓相气力输送设备-工艺流程图
